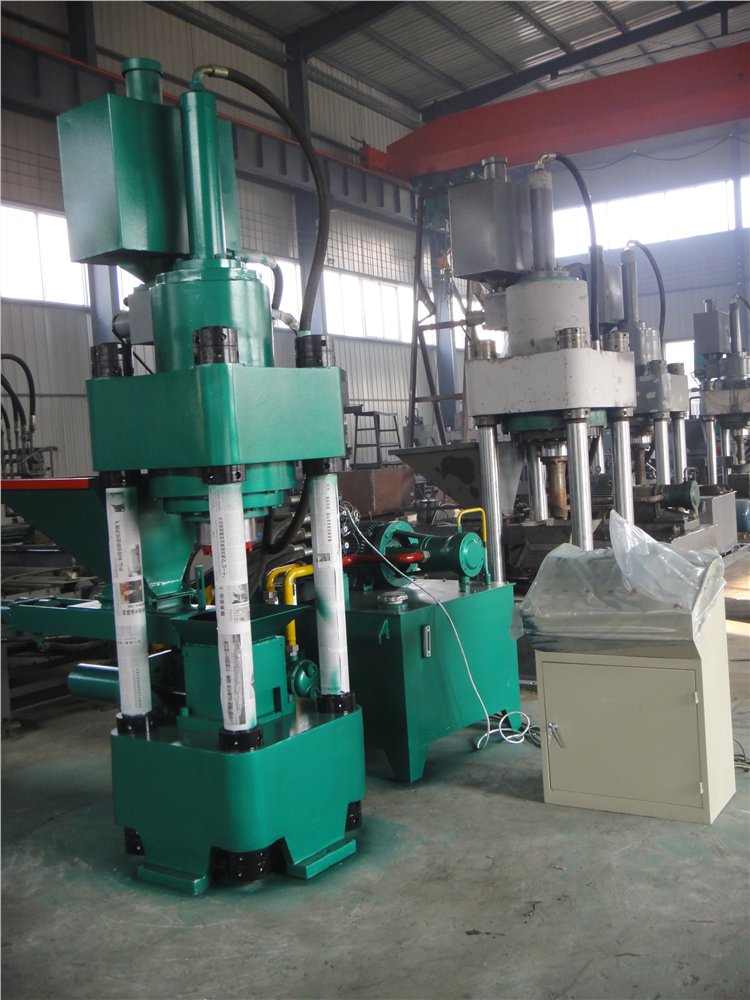

四柱式壓力機液壓傳動方案?準確的定位?完善動作組合

四柱式壓力機液壓傳動方案 準確的定位 完善動作組合

   四柱式壓力機適用領域：本系列液壓機適用于金屬材料的拉伸、彎曲、翻邊、冷擠、沖裁等工藝，還適用于校正、壓裝、粉末冶金（鐵，銅，鋁 等）、金屬鐵銷。耐火材料。

四柱式壓力機本機是由主機、液壓系統和操作系統組成。主機包括機身和主油缸，快速缸，液壓系統為泵站，電機，閥和充液箱，管路，向主機提供液壓油，操作系統包括按鈕開關、接近開關行程開關、電控柜。

四柱壓力機結構配置

（一）、機身

機身由上橫梁、工作臺、中滑板、立柱、及螺母等組成。依靠四個立柱組成一個剛性框架。主缸固定在上橫梁中央，充液箱固定在主缸上部。中滑板和主缸的活塞連接，快速缸連在中滑板上。依靠四立柱作導向上下運動。工作臺下部有頂升缸。

（二）、主缸

主缸法蘭盤和上橫梁加以固定。主缸由缸筒、單出桿活塞、導向套、端蓋等組成?；钊麅啥税惭b有方向相反的YX密封圈，導向套內裝有YX形密封圈和防塵圈。當高壓油分別進入快速油缸下腔或上腔時推動活塞作上下往復直線運動。

（三）、動力機構

動力系統由液壓站、電控柜等組成。液壓站是由電動機、高壓泵、各種功能的液壓閥組成。液壓站是產生和分配工作油液使主機實現各種動作的機構。油箱為鋼板焊接件，箱內裝有濾油網，空氣濾清器和觀察液位的液位溫度計。本機選用變量柱塞泵、溢流閥、插裝閥、電磁換向閥，充液閥等均為國家定型通用產品。

     本機為四柱式壓力機，采用優化的液壓傳動方案，具有強大的動力，準確的定位和完善的動作組合。本機故障率低，發熱量小，生產率高，節電耐用。
