還原鐵粉壓塊機主機的工作原理及液壓系統工作原理

還原鐵粉壓塊機主機的工作原理及液壓系統工作原理

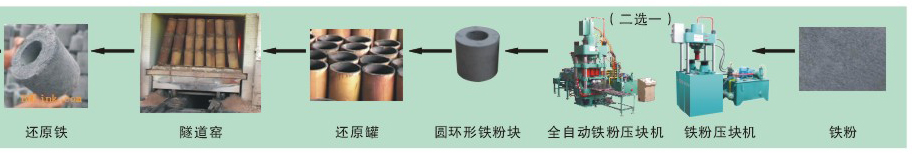

還原鐵粉壓塊機主機由機架、液壓缸總成，工作臺、模具、送板部分、下料斗、布料部分和托板部分、充液閥和液壓系統、電器控制等組成。

                   還原鐵粉壓塊機主機工作原理

本主機屬于機、電、液一體化的設計，具有先進的工作技能和具大的壓力。自動化程度高，維修保養簡單。由電的控制、液壓的動力，機架的限制，其它裝置的動作，構成一個成型的空間。由于液壓系統的作用，當?shù)装逦挥谀Ｏ聲r(shí)，頂缸下降，下模固定在底板上，送板缸退回，原料通過加料缸的作用被送入下模，由布料部分的旋轉，模具的振動，下入模腔內，此時加料缸縮回，布料器位于料倉下，模腔上部留出空間，子缸快速下降，模腔內形成壓力腔，主缸繼續加壓，電接點表發訊，完工成成型工作，主缸卸荷。此時沖頭輕壓在模腔內，頂出缸上升，帶動模具向上，脫開成型的坯塊，子缸帶動主缸上升，沖頭脫離模具，由送板缸的作用將成品坯塊送出工作臺，由托床轉動帶動底板推出，循環下一個動作。具體動作可參閱自動循環狀態圖。充液系統位于主液壓缸的上部側面，以補充主液壓缸下降時所需的油液，來減少加壓時間。

還原鐵粉壓塊機液壓系統由油箱、電機、油泵、組合閥、換向閥、壓力表、高壓管路、充液閥、液壓缸、溫度計、液位計、空氣濾清器、回油濾油器、冷卻器等組成。

                  還原鐵粉壓塊機液壓系統工作原理

本液壓系統為開式組成，泵從油箱將油吸入管路，油完成傳遞動力后排回油箱進行散熱澄清，控制系統注重信息傳遞，發號施令，控制執行元件的運動參數，如行程位置、速度、和時間、壓力等。
